¿Qué tipos de culatas existen?
La culata es una pieza fundamental en el motor de combustión interna, ya que sella la parte superior de los cilindros y forma la cámara de combustión.
Además, funciona como soporte para diversos componentes esenciales como válvulas de admisión y escape, bujías y conductos de refrigeración.
Su diseño y configuración han evolucionado significativamente a lo largo de la historia de la automoción, adaptándose a las necesidades de rendimiento y eficiencia del vehículo.
Existen diferentes tipos de culata según la disposición de las válvulas y los árboles de levas, cada uno con características específicas que optimizan la combustión y mejoran el rendimiento del motor.
Puntos clave
- La culata es crucial para el funcionamiento del motor de combustión interna.
- Soporta componentes esenciales como válvulas y bujías.
- Existen diferentes tipos de culatas según la disposición de válvulas y árboles de levas.
- El diseño de la culata ha evolucionado para mejorar el rendimiento y la eficiencia.
- Conocer los tipos de culatas es fundamental para el mantenimiento adecuado del vehículo.
- ¿Qué es una culata y cuál es su función en un motor?
- ¿Qué materiales se utilizan comúnmente para fabricar culatas?
- ¿Cuál es la diferencia entre una culata con válvulas laterales y una con válvulas en cabeza?
- ¿Qué es un árbol de levas y cómo funciona?
- ¿Por qué es importante el mantenimiento de la culata en un vehículo?
- ¿Qué es una culata con doble árbol de levas (DOHC)?
Historia y evolución de las culatas
La historia de las culatas es un reflejo de la evolución tecnológica en la industria automotriz. Desde sus inicios, las culatas han desempeñado un papel crucial en el funcionamiento de los motores.
Primeras culatas en motores de automóviles
A principios del siglo XX, las primeras culatas formaban parte integral del bloque del motor, lo que proporcionaba mayor resistencia pero complicaba su fabricación. La evolución llevó a culatas desmontables atornilladas al bloque de cilindros, selladas mediante la junta de culata, como se vio en el Ford T de 1908, que incorporaba un sistema de válvulas laterales.
Avances tecnológicos en el diseño de culatas
A partir de los años 1930, la búsqueda de mayor potencia llevó al diseño de culatas con válvulas en cabeza (OHV), tecnología que ya existía en el primer motor diésel de 1894. La generalización de los motores con culatas OHV a partir de 1950 fue seguida por la introducción de árboles de levas en cabeza (OHC y DOHC), mejorando la eficiencia y reduciendo las emisiones contaminantes. Los avances en materiales, pasando del hierro fundido a las aleaciones de aluminio, permitieron mejorar la conductividad térmica y reducir el peso de las culatas.
Como destacó un experto en la materia,
"La evolución de las culatas ha estado siempre vinculada a la búsqueda de mayor eficiencia, potencia y reducción de emisiones contaminantes."
Esto refleja el compromiso continuo de la industria por mejorar la tecnología de los motores.
Los diferentes tipos de culatas que existen
Las culatas son un componente crucial en los motores de automóviles, y existen varios tipos diseñados para satisfacer diferentes necesidades. La elección del tipo de culata adecuada es fundamental para optimizar el rendimiento del motor, considerando factores como la eficiencia del combustible, la potencia y las emisiones.
Culatas con válvulas laterales (SV)
Las culatas con válvulas laterales, también conocidas como SV, fueron de las primeras en desarrollarse. En este diseño, tanto el árbol de levas como las válvulas están ubicados en el bloque del motor. Aunque ofrecen simplicidad y robustez, su eficiencia es baja debido a la limitada capacidad para altas revoluciones.
Culatas con válvulas en cabeza (OHV)
Las culatas OHV tienen las válvulas ubicadas en la culata, mientras que el árbol de levas permanece en el bloque del motor. La conexión entre ellos se realiza mediante varillas de empuje y balancines. Este diseño permite un mejor rendimiento en comparación con las SV, aunque limita las altas revoluciones del motor.
Culatas con árbol de levas en cabeza y balancines
Este tipo de culata simplifica la mecánica de distribución al ubicar tanto las válvulas como el árbol de levas en la culata. La presencia de balancines facilita el accionamiento de las válvulas. Este diseño permite mayores revoluciones del motor y mejora la eficiencia.
Culatas con árbol de levas en cabeza de accionamiento directo
En este diseño, todas las válvulas están alineadas bajo un único árbol de levas, lo que ofrece simplicidad y permite altas revoluciones. Sin embargo, puede tener limitaciones en cuanto a la eficiencia de la cámara de combustión.
Culatas con doble árbol de levas (DOHC)
Las culatas DOHC representan la evolución más avanzada en el diseño de culatas. Con un árbol de levas dedicado para las válvulas de admisión y otro para las de escape, este diseño permite una máxima eficiencia y altas revoluciones, siendo ideal para motores de alto rendimiento.
Cada tipo de culata ofrece diferentes ventajas en términos de rendimiento, mantenimiento, costo y eficiencia, adaptándose a distintas necesidades y aplicaciones en la industria automotriz. La tendencia actual favorece las culatas DOHC con múltiples válvulas por cilindro para optimizar la combustión y reducir emisiones contaminantes.
Materiales y procesos de fabricación de culatas
Las culatas, componentes esenciales de los motores de combustión interna, requieren materiales y procesos de fabricación específicos para garantizar su rendimiento y durabilidad. La selección adecuada de estos elementos es crucial para el desempeño general del motor.
Culatas de hierro fundido
El hierro fundido ha sido históricamente el material predominante para las culatas debido a su resistencia, durabilidad y bajo costo. Es ideal para motores de baja potencia y revoluciones moderadas. Sin embargo, su peso y conductividad térmica limitada pueden ser desventajas en aplicaciones más exigentes.

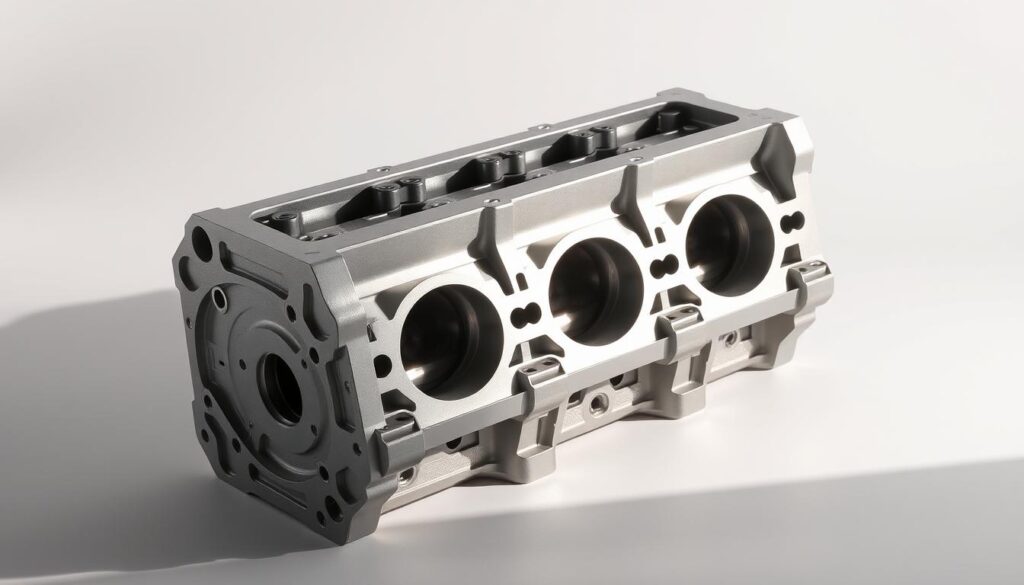

Culatas de aleación de aluminio
Las aleaciones de aluminio han ganado popularidad en la fabricación de culatas modernas gracias a su excelente conductividad térmica, menor peso y mejor disipación del calor en comparación con el hierro fundido. Esto las hace particularmente adecuadas para motores de alta performance y eficiencia.
Los procesos de fabricación de culatas incluyen fundición en molde, fundición a presión y mecanizado CNC para lograr tolerancias precisas. La elección del material y el proceso de fabricación afecta directamente el rendimiento, la durabilidad y el costo final de la culata.
| Material | Ventajas | Desventajas |
|---|---|---|
| Hierro Fundido | Resistencia, durabilidad, bajo costo | Peso elevado, baja conductividad térmica |
| Aleación de Aluminio | Excelente conductividad térmica, menor peso | Costo más elevado, requiere guías y asientos de válvulas especiales |
En resumen, la fabricación de culatas implica una cuidadosa selección de materiales y procesos para cumplir con los requisitos de rendimiento y durabilidad de los motores modernos. Las culatas de aleación de aluminio ofrecen ventajas significativas en términos de conductividad y peso, mientras que las de hierro fundido siguen siendo relevantes para ciertas aplicaciones.
Cuidado y mantenimiento de las culatas en tu vehículo
La culata es un componente esencial del motor, y su mantenimiento adecuado es vital para el funcionamiento correcto del vehículo. Para asegurar su longevidad, es crucial seguir algunas prácticas recomendadas.
El mantenimiento adecuado de la culata es esencial para garantizar el buen funcionamiento del motor y evitar costosas reparaciones. Algunos síntomas de problemas incluyen pérdida de compresión, fugas de aceite o refrigerante (agua), sobrecalentamiento del motor y humo blanco por el escape.
Es recomendable revisar periódicamente el apriete de los tornillos de la culata, especialmente después de los primeros 2.000 kilómetros o tras sustituir la junta. Además, mantener el sistema de refrigeración en buen estado es crucial para evitar el sobrecalentamiento que puede provocar deformaciones.
El uso de aceite de calidad y cambios regulares ayuda a mantener una correcta lubricación de los componentes de la culata, como árboles de levas y válvulas. La junta de culata es un elemento crítico que debe ser reemplazado si muestra signos de deterioro.
Una culata en buen estado garantiza la correcta compresión en los cilindros, optimizando la combustión y el rendimiento del motor. Es aconsejable realizar una revisión completa de la culata cada 60.000-75.000 kilómetros, dependiendo del uso del vehículo y las recomendaciones del fabricante.
