Sistema de Climatización del Automóvil: Funcionamiento, Componentes y Mantenimiento
El sistema de climatización del automóvil ha evolucionado considerablemente desde sus inicios en la década de 1930, cuando Packard introdujo el primer "Acondicionador climático". Lo que antes era un lujo exclusivo de vehículos de alta gama, hoy es un componente estándar que contribuye significativamente al confort y seguridad durante la conducción. Este sistema no solo regula la temperatura interior del vehículo, sino que también controla la humedad y filtra el aire de agentes contaminantes, creando un ambiente óptimo para los ocupantes independientemente de las condiciones externas.
- Funcionamiento Básico del Sistema de Climatización
- Componentes Principales del Sistema de Climatización
- Tipos de Sistemas de Climatización
- Mantenimiento Preventivo del Sistema de Climatización
- Problemas Comunes y Soluciones Básicas
- Innovaciones en Sistemas de Climatización Vehicular
- Eficiencia Energética e Impacto Ambiental
- Conclusión y Perspectiva Futura
Funcionamiento Básico del Sistema de Climatización
Ciclo completo del sistema de climatización automotriz
El sistema de climatización del automóvil funciona mediante un ciclo de refrigeración que transforma un gas refrigerante de estado gaseoso a líquido y viceversa. Este proceso se divide en dos zonas principales: la zona de alta presión y la zona de baja presión.
En la zona de alta presión, el compresor comprime el refrigerante en estado gaseoso, elevando su temperatura y presión. Este gas caliente circula hacia el condensador, donde se enfría y se transforma en líquido. Posteriormente, pasa por el filtro deshidratador, que elimina impurezas y humedad del sistema.
En la zona de baja presión, el refrigerante líquido atraviesa la válvula de expansión, donde su presión y temperatura descienden drásticamente. Al llegar al evaporador, el refrigerante absorbe el calor del aire del habitáculo y se evapora, generando aire frío que es impulsado hacia el interior del vehículo mediante un ventilador.
Este ciclo se repite constantemente mientras el sistema está en funcionamiento, permitiendo mantener una temperatura agradable en el interior del vehículo independientemente del clima exterior.
Componentes Principales del Sistema de Climatización
Componentes principales del sistema de climatización automotriz
Compresor
El compresor es el corazón del sistema de climatización del automóvil. Su función principal es aspirar y comprimir el gas refrigerante proveniente del evaporador, aumentando su presión y temperatura. Existen diferentes tipos de compresores, siendo los más comunes:
- Compresor de pistón: Utiliza pistones para comprimir el refrigerante
- Compresor de paletas: Emplea paletas rotativas para la compresión
- Compresor scroll: Usa espirales para comprimir el gas de manera más eficiente
El compresor es accionado por el motor del vehículo mediante una correa de transmisión y cuenta con un embrague electromagnético que permite activar o desactivar el sistema según sea necesario.
Condensador
El condensador funciona de manera similar a un radiador. Ubicado generalmente en la parte frontal del vehículo, recibe el gas refrigerante a alta presión y temperatura desde el compresor. Su función es disipar el calor del refrigerante, permitiendo que se condense y pase de estado gaseoso a líquido.
Los principales tipos de condensadores incluyen:
- Serpentín de tubos de cobre y aletas de aluminio
- Serpentín de tubo extruido plano
- Reticulado de aluminio con aletas de aluminio
Válvula de Expansión
La válvula de expansión controla el flujo del refrigerante líquido hacia el evaporador. Al pasar por esta válvula, el refrigerante sufre una caída brusca de presión y temperatura, preparándose para absorber el calor en el evaporador. Existen dos tipos principales:
- Válvula de expansión termostática: Regula el flujo según la temperatura
- Tubo con orificio fijo: Proporciona una restricción constante al flujo
Evaporador
El evaporador está ubicado dentro del habitáculo del vehículo. Cuando el refrigerante frío y de baja presión pasa por el evaporador, absorbe el calor del aire circundante y se evapora. Un ventilador impulsa este aire enfriado hacia el interior del vehículo. Además de enfriar, el evaporador también ayuda a deshumidificar el aire, ya que la humedad se condensa en su superficie.
Filtro Deshidratador
El filtro deshidratador cumple dos funciones esenciales: eliminar la humedad del sistema y filtrar impurezas que podrían dañar los componentes. La humedad es particularmente perjudicial, ya que puede congelarse en la válvula de expansión o reaccionar con el refrigerante formando ácidos corrosivos.
Filtro del Habitáculo
Aunque no forma parte del circuito de refrigeración, el filtro del habitáculo es un componente crucial del sistema de climatización. Se encarga de purificar el aire que ingresa al vehículo, reteniendo partículas como polvo, polen, hollín y otros contaminantes, mejorando así la calidad del aire interior.

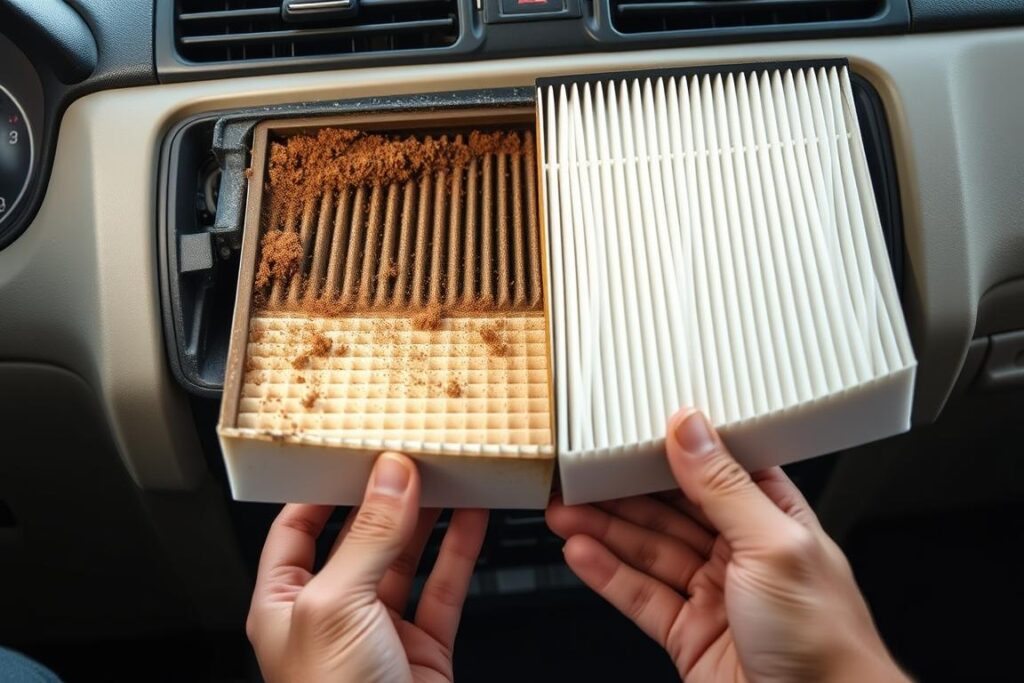

Filtro del habitáculo con acumulación de partículas
Tipos de Sistemas de Climatización
Los sistemas de climatización han evolucionado significativamente, ofreciendo diferentes niveles de control y confort. Actualmente, podemos encontrar tres tipos principales:
| Tipo de Sistema | Características | Control de Temperatura | Ventajas | Desventajas |
| Sistema Manual | Control manual de temperatura, velocidad del ventilador y distribución del aire | Ajuste manual por el usuario | Económico, fácil de reparar, menos componentes | Requiere ajustes constantes, menor precisión |
| Sistema Automático | Sensores de temperatura, control electrónico, ajuste automático | Mantiene la temperatura seleccionada automáticamente | Mayor confort, precisión en la temperatura, menos distracciones al conducir | Mayor costo, reparaciones más complejas |
| Sistema Multizona | Control independiente para diferentes áreas del vehículo | Diferentes temperaturas para conductor, pasajero y asientos traseros | Máximo confort para todos los ocupantes, personalización | Sistema más costoso, mayor complejidad, mayor consumo energético |
Panel de control de climatización multizona en un vehículo moderno
Los sistemas más avanzados incorporan sensores adicionales que detectan la calidad del aire, la humedad, la intensidad y dirección de la luz solar, e incluso la presencia de contaminantes externos, ajustando automáticamente el funcionamiento para mantener condiciones óptimas en el habitáculo.
Mantenimiento Preventivo del Sistema de Climatización

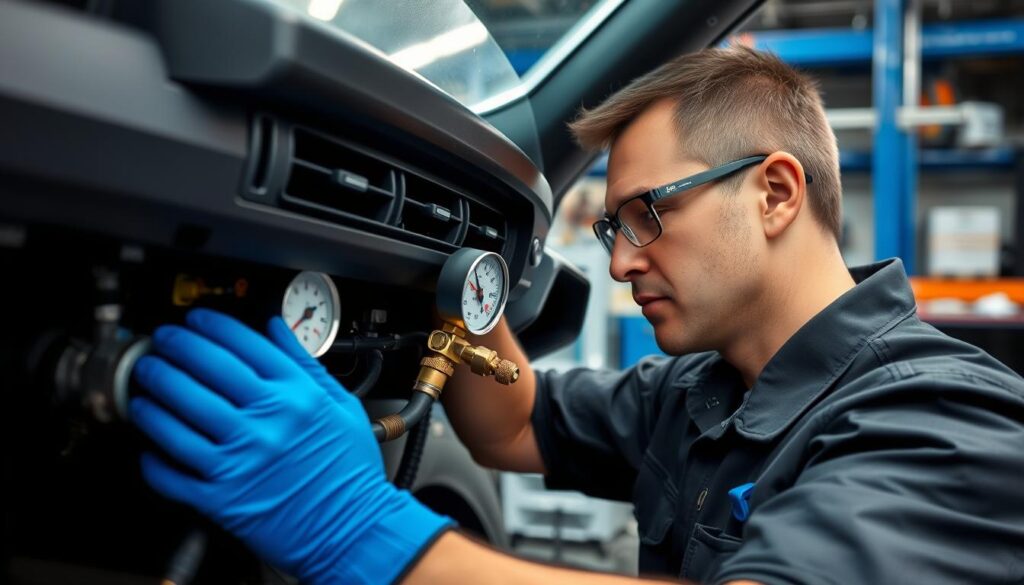

Mantenimiento profesional del sistema de climatización
El mantenimiento regular del sistema de climatización del automóvil es fundamental para garantizar su correcto funcionamiento y prolongar su vida útil. Un sistema bien mantenido no solo proporciona mayor confort, sino que también contribuye a la seguridad al mantener una visibilidad óptima y reduce el consumo de combustible.
Recomendaciones de Mantenimiento
- Cambio del filtro del habitáculo: Reemplazar cada 15,000-20,000 km o al menos una vez al año. En zonas con mucha contaminación o polen, puede ser necesario cambiarlo con mayor frecuencia.
- Revisión del sistema: Realizar una inspección visual de todos los componentes cada 12 meses para detectar posibles fugas o daños.
- Desinfección del evaporador: Limpiar y desinfectar el evaporador anualmente para eliminar bacterias, hongos y malos olores.
- Recarga de refrigerante: Comprobar el nivel de refrigerante cada 2 años y recargar si es necesario. Un sistema pierde naturalmente alrededor del 10% de refrigerante al año.
- Sustitución del filtro deshidratador: Cambiar cada vez que se abra el sistema o cada 2 años para garantizar la eliminación efectiva de humedad e impurezas.
- Comprobación del compresor: Verificar el funcionamiento del embrague electromagnético y la tensión de la correa de transmisión anualmente.
- Limpieza del condensador: Eliminar periódicamente la suciedad acumulada en el condensador para mantener una óptima disipación del calor.
Nota importante: El mantenimiento del sistema de climatización debe ser realizado por personal cualificado, especialmente cuando se trata de manipular el refrigerante, ya que requiere herramientas específicas y conocimientos técnicos para evitar daños al sistema y al medio ambiente.
Problemas Comunes y Soluciones Básicas

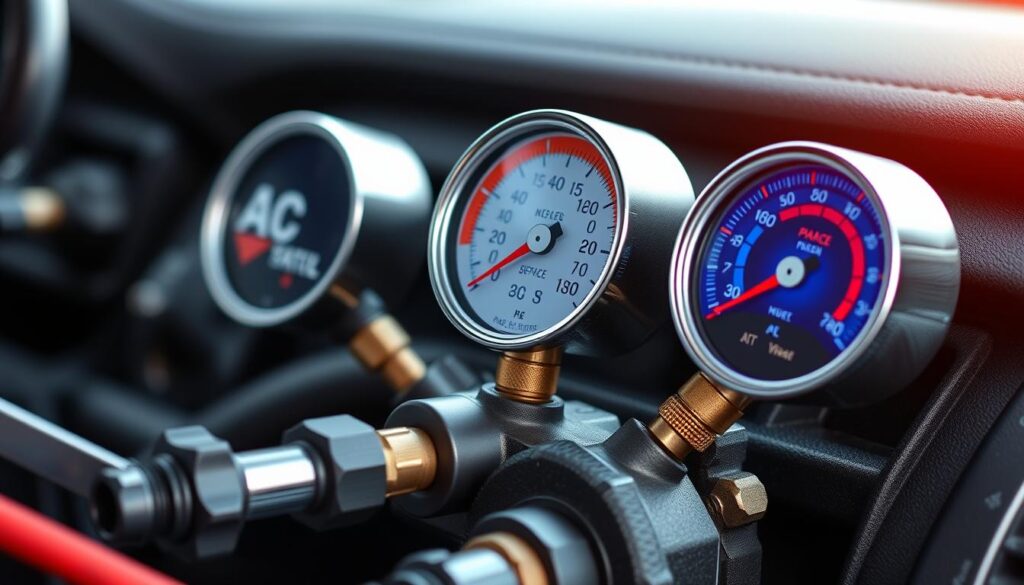

Diagnóstico de presiones en el sistema de climatización
El sistema de climatización del automóvil puede presentar diversos problemas que afectan su rendimiento. Conocer los síntomas y posibles causas puede ayudar a identificar el origen del fallo y determinar si es posible una solución sencilla o si se requiere asistencia profesional.
Síntomas y Causas
- Aire no suficientemente frío: Falta de refrigerante, compresor defectuoso, condensador obstruido o filtro del habitáculo saturado.
- Olores desagradables: Acumulación de bacterias y hongos en el evaporador o filtro del habitáculo saturado.
- Ruidos anormales: Problemas en el compresor, ventilador obstruido o correa de transmisión desgastada.
- Funcionamiento intermitente: Fallos eléctricos, sensor de temperatura defectuoso o nivel bajo de refrigerante.
- Vidrios empañados: Sistema de deshumidificación ineficiente o filtro del habitáculo saturado.
Soluciones Básicas
- Verificar y limpiar el filtro del habitáculo: Un filtro obstruido reduce el flujo de aire y la eficiencia del sistema.
- Comprobar el funcionamiento del ventilador: Asegurarse de que funciona a todas las velocidades.
- Inspeccionar visualmente el condensador: Limpiar si está obstruido por suciedad o insectos.
- Verificar la tensión de la correa del compresor: Ajustar si está floja o reemplazar si está desgastada.
- Usar desinfectantes específicos: Aplicar productos desinfectantes para eliminar bacterias y malos olores.
Advertencia: Si el problema persiste después de estas verificaciones básicas, es recomendable acudir a un taller especializado. La manipulación incorrecta del sistema de climatización puede causar daños graves a los componentes y representar un riesgo para el medio ambiente debido a la liberación de refrigerantes.

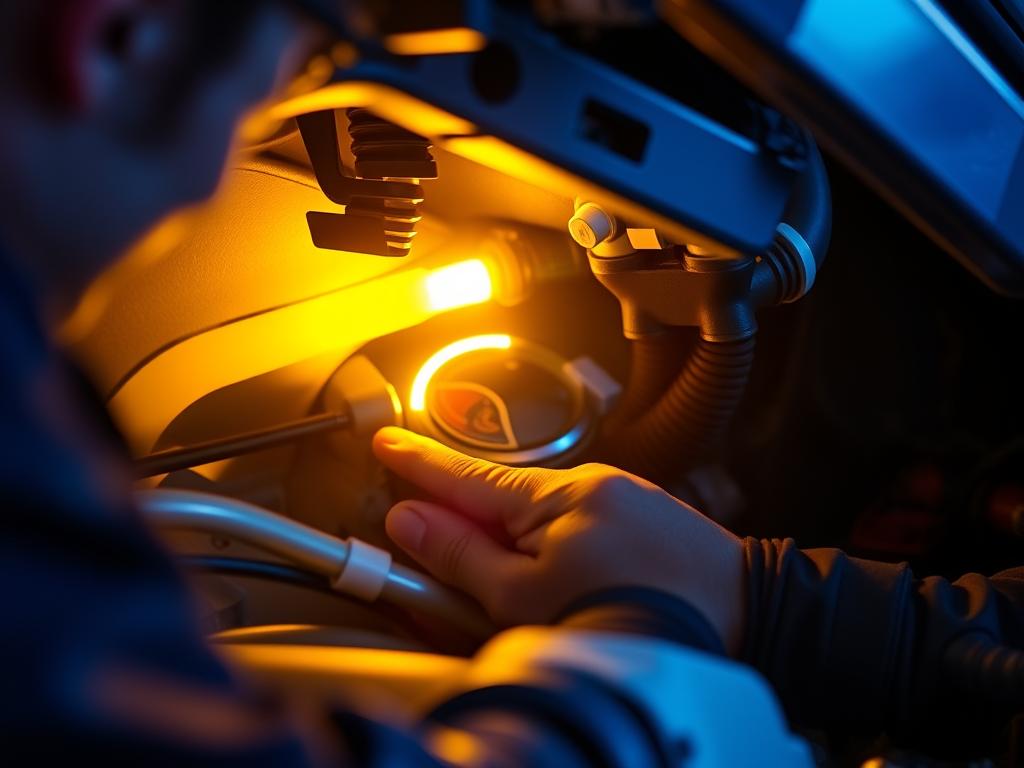

Detección de fugas mediante tinte fluorescente
Innovaciones en Sistemas de Climatización Vehicular
Sistema de climatización con control por voz e inteligencia artificial
La tecnología de climatización vehicular ha experimentado avances significativos en los últimos años, enfocándose en mejorar la eficiencia energética, el confort y la sostenibilidad ambiental. Estas son algunas de las innovaciones más destacadas:
Sistemas Inteligentes y Conectados
- Control por voz: Permite ajustar la temperatura y otras funciones mediante comandos de voz.
- Preacondicionamiento remoto: Posibilidad de activar el sistema de climatización a distancia mediante aplicaciones móviles.
- Aprendizaje de preferencias: Sistemas que aprenden las preferencias del usuario y ajustan automáticamente la temperatura y distribución del aire.
- Integración con sistemas de navegación: Ajuste automático basado en la ruta, condiciones climáticas externas y tráfico.
Mejoras en Eficiencia y Sostenibilidad
- Refrigerantes ecológicos: Sustitución de refrigerantes tradicionales por alternativas con menor potencial de calentamiento global.
- Sistemas de bomba de calor: Especialmente en vehículos eléctricos, permiten calentar o enfriar el habitáculo con menor consumo energético.
- Compresores de velocidad variable: Ajustan su funcionamiento según la demanda, reduciendo el consumo de energía.
- Paneles solares integrados: En algunos modelos, alimentan el sistema de ventilación cuando el vehículo está estacionado.
Confort y Salud
- Sistemas de ionización: Purifican el aire eliminando partículas contaminantes y neutralizando olores.
- Sensores de calidad del aire: Detectan niveles de contaminación y activan automáticamente la recirculación.
- Climatización personalizada: Sistemas que dirigen el aire específicamente a la posición de los ocupantes.
- Asientos con climatización integrada: Calefacción y ventilación directamente en los asientos para un confort más rápido y eficiente.
Sistema de bomba de calor para vehículos eléctricos
Estas innovaciones no solo mejoran la experiencia del usuario, sino que también contribuyen a reducir el impacto ambiental y el consumo energético, aspectos cada vez más importantes en la industria automotriz actual.
Eficiencia Energética e Impacto Ambiental
Comparación de refrigerantes y su impacto ambiental
El sistema de climatización puede representar hasta un 20% del consumo total de combustible en un vehículo convencional y hasta un 50% de la autonomía en vehículos eléctricos en condiciones extremas. Por ello, la eficiencia energética y el impacto ambiental son aspectos cada vez más relevantes en el diseño y uso de estos sistemas.
Evolución de los Refrigerantes
Los refrigerantes utilizados en los sistemas de climatización han evolucionado significativamente debido a preocupaciones ambientales:
- R-12 (CFC): Utilizado hasta los años 90, fue prohibido por su alto potencial de agotamiento de la capa de ozono.
- R-134a (HFC): Sustituyó al R-12, no daña la capa de ozono pero tiene un alto potencial de calentamiento global (GWP).
- R-1234yf: Refrigerante actual con bajo GWP, obligatorio en vehículos nuevos en muchos países.
- CO2 (R-744): Una alternativa emergente con GWP mínimo pero que requiere sistemas de alta presión.
Estrategias para Mejorar la Eficiencia
En Vehículos Convencionales
- Utilizar la recirculación de aire en lugar de aire exterior cuando sea posible
- Mantener una temperatura moderada (23-24°C) en lugar de temperaturas extremadamente bajas
- Apagar el sistema cuando no sea necesario, especialmente en arranques y aceleraciones
- Ventilar el vehículo antes de activar el aire acondicionado en días calurosos
- Realizar un mantenimiento regular para garantizar un funcionamiento óptimo
En Vehículos Eléctricos
- Utilizar el preacondicionamiento mientras el vehículo está conectado a la red
- Aprovechar los sistemas de bomba de calor en lugar de resistencias eléctricas
- Usar asientos calefactados/ventilados en lugar de climatizar todo el habitáculo
- Emplear vidrios con tratamiento térmico para reducir la entrada de calor
- Utilizar modos ECO que optimizan el consumo del sistema de climatización
"La eficiencia del sistema de climatización no solo afecta al consumo de combustible y a la autonomía del vehículo, sino también a la huella de carbono global del transporte. Un sistema bien mantenido y utilizado de manera responsable puede reducir significativamente el impacto ambiental."
La normativa internacional cada vez más estricta está impulsando a los fabricantes a desarrollar sistemas más eficientes y con menor impacto ambiental, lo que se traduce en beneficios tanto para los usuarios como para el planeta.
Conclusión y Perspectiva Futura
El sistema de climatización del automóvil ha recorrido un largo camino desde sus inicios como un lujo exclusivo hasta convertirse en un elemento esencial para el confort y la seguridad. Su evolución continúa impulsada por la búsqueda de mayor eficiencia energética, menor impacto ambiental y mejor experiencia de usuario.
En el futuro próximo, veremos sistemas cada vez más inteligentes que se adaptarán automáticamente a las preferencias individuales, condiciones ambientales y patrones de uso. La integración con otras tecnologías del vehículo, como la conducción autónoma, permitirá optimizar aún más el confort y la eficiencia.
Los avances en materiales, diseño de componentes y refrigerantes seguirán reduciendo el impacto ambiental, mientras que la transición hacia la movilidad eléctrica impulsará soluciones innovadoras para maximizar la autonomía sin comprometer el confort.
Un mantenimiento adecuado y un uso responsable no solo prolongarán la vida útil del sistema, sino que también contribuirán a reducir el consumo energético y las emisiones asociadas, demostrando que el confort y la sostenibilidad pueden ir de la mano en la movilidad del futuro.
Concepto futurista de climatización en vehículos autónomos
